![[Signaalikaapelin kytkin]](kuvat/sivu_20a.gif)

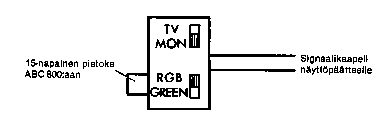

Signaalikaapelissa ovat seuraavat kytkimet:
- MON - TV. Tällä kytkimellä valitaan ABC810:n toiminta joko TV:nä tai
monitorina. Kytkin toimii näyttöpäätteen takana olevan masterkytkimen
orjakytkimenä. Kytkin on tietokonekäytössä asennossa MON.
- RGB - GREEN. Mikäli tämä kytkin on asennossa GREEN, ei ABC810:aan tule
punaista eikä sinistä signaalia. Tämän vuoksi on näyttö ainoastaan
vihreä, mikä väri antaa silmää miellyttävän kontrastivaikutuksen.
Kytkin on normaalisti asennossa RGB.

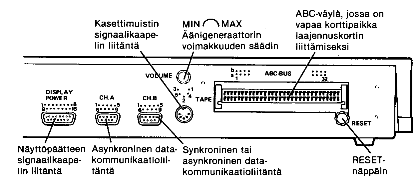

ABC800:n takana on liitäntä näyttöpäätteen signaalikaapelille sekä
liitännät eri ympäryslaitteille.
![[Kuva ABC800:n takaa]](kuvat/sivu_20b.gif)
